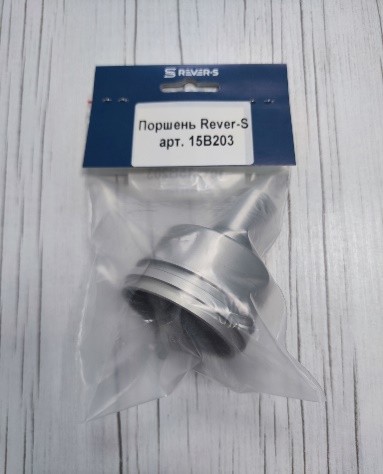

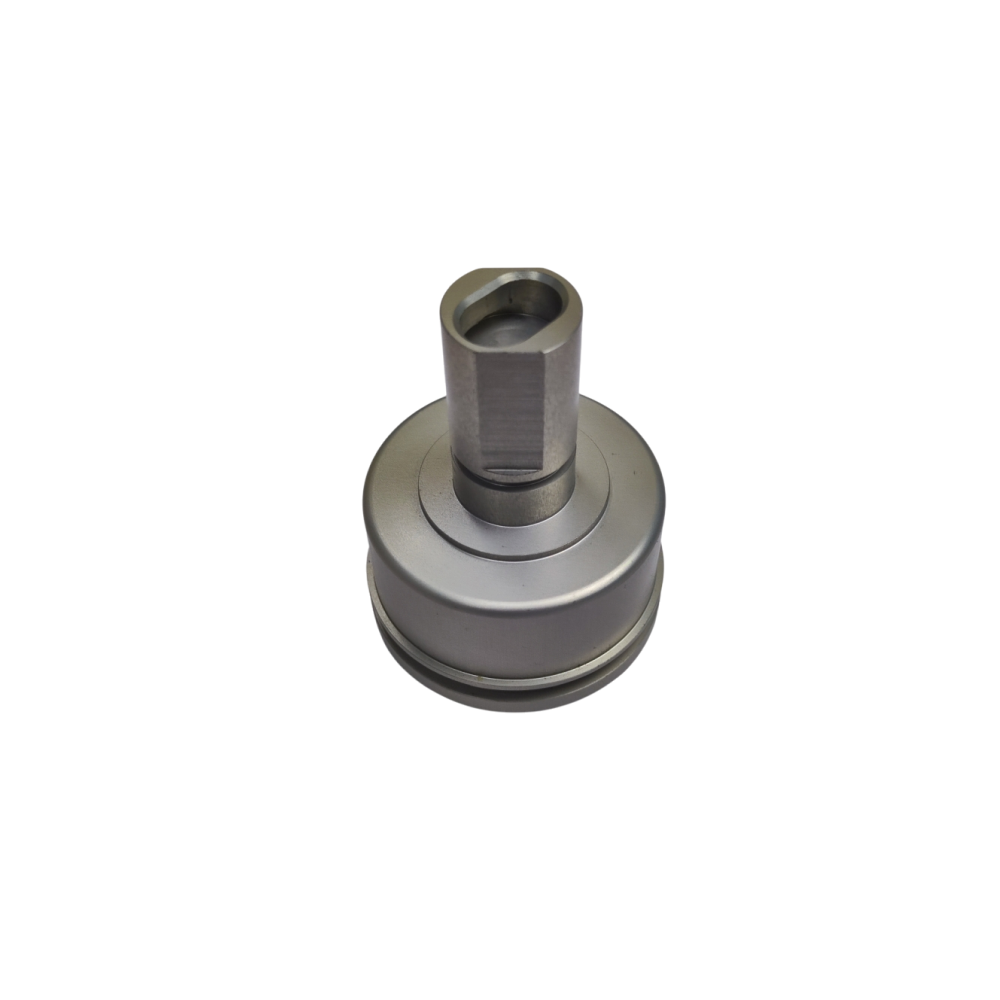

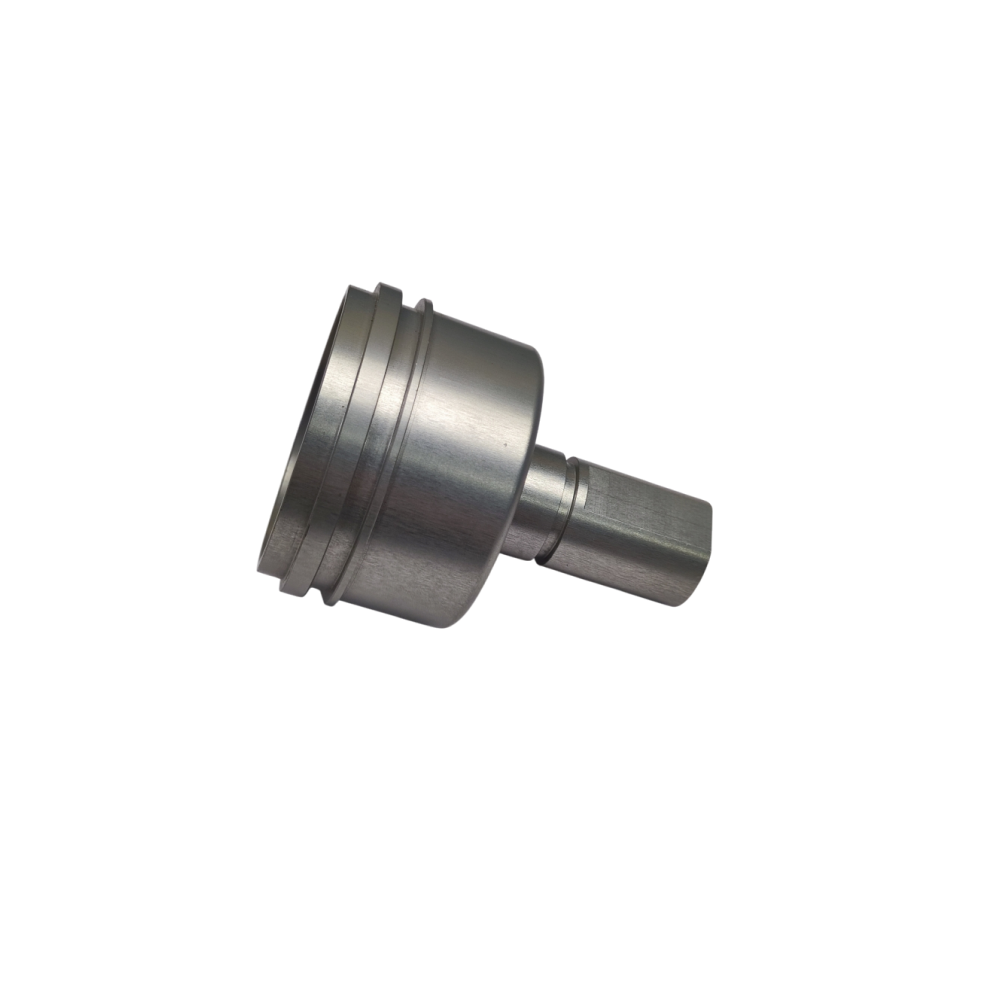

15В203 Поршень Rever-S

Является ключевым элементом пневматического привода в пистолетах-распылителях высокого давления для напыления пенополиуретана (ППУ) и полимочевины.

Применяется в самых популярных в мире моделях пистолетов: Graco Fusion AP (Air Purge) и Graco Fusion PC (ProConnect).

Назначение и принцип работы

Поршень 15B203 расположен внутри алюминиевой рукоятки (корпуса) пистолета. Он управляет движением смесительной камеры.

• При нажатии на курок: Сжатый воздух подается под поршень, заставляя его смещаться назад. Поршень тянет за собой смесительную камеру, совмещая ее отверстия с каналами подачи компонентов А и В — происходит впрыск и напыление.
• При отпускании курка: Воздушный поток меняет направление, поршень мгновенно возвращается вперед, перекрывая подачу химикатов, а поток воздуха продувает смесительную камеру от остатков материала.

Технические особенности

• Материал: изготавливается из легкого и прочного алюминиевого сплава, что минимизирует инерцию при переключениях и снижает общий вес пистолета.
• Конструкция: имеет проточки для установки уплотнительных колец, которые обеспечивают герметичность воздушных камер внутри пистолета.
• Взаимозаменяемость: Деталь полностью стандартизирована для пистолетов серий Fusion AP и Fusion PC всех годов выпуска.

Признаки износа и необходимость замены

Сам поршень ломается редко, однако со временем на его стенках могут появиться царапины (задиры) из-за попадания грязи, металлической стружки или застывшей химии в воздушную систему. Замена детали требуется, если:

1. Заклинивание курка: Пистолет «залипает» в открытом или закрытом положении, даже если уплотнительные кольца заменены на новые.
2. Потеря геометрии: при сильном механическом повреждении во время грубой разборки или очистки пистолета.
3. Выработка посадочных мест: Износ пазов под уплотнительные кольца, из-за чего воздух начинает перетекать между камерами, снижая скорость срабатывания курка.

Сопутствующие детали для ремонта

При замене поршня рекомендуется устанавливать новый ремонтный комплект резиновых уплотнений, так как старые кольца теряют эластичность. С поршнем напрямую работают:

• 15B205 — Упор поршня.
• 248130 — Ремкомплект уплотнительных колец для воздушной части пистолета Fusion AP.
