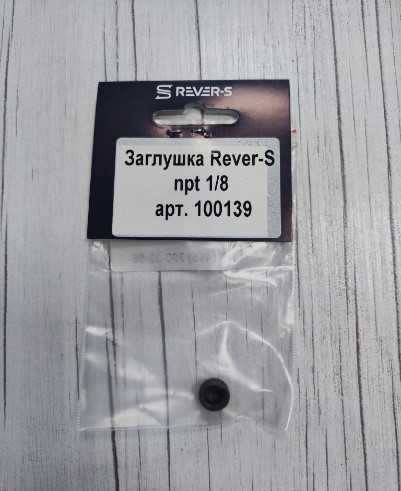

100139 Заглушка Rever-S npt 1/8

Это резьбовая заглушка, которая чаще всего используется в спецификациях оборудования американского бренда Graco (для установок напыления ППУ и полимочевины Reactor, окрасочных аппаратов и дозаторов).

Технические характеристики

• Артикул: 100139 (Graco)

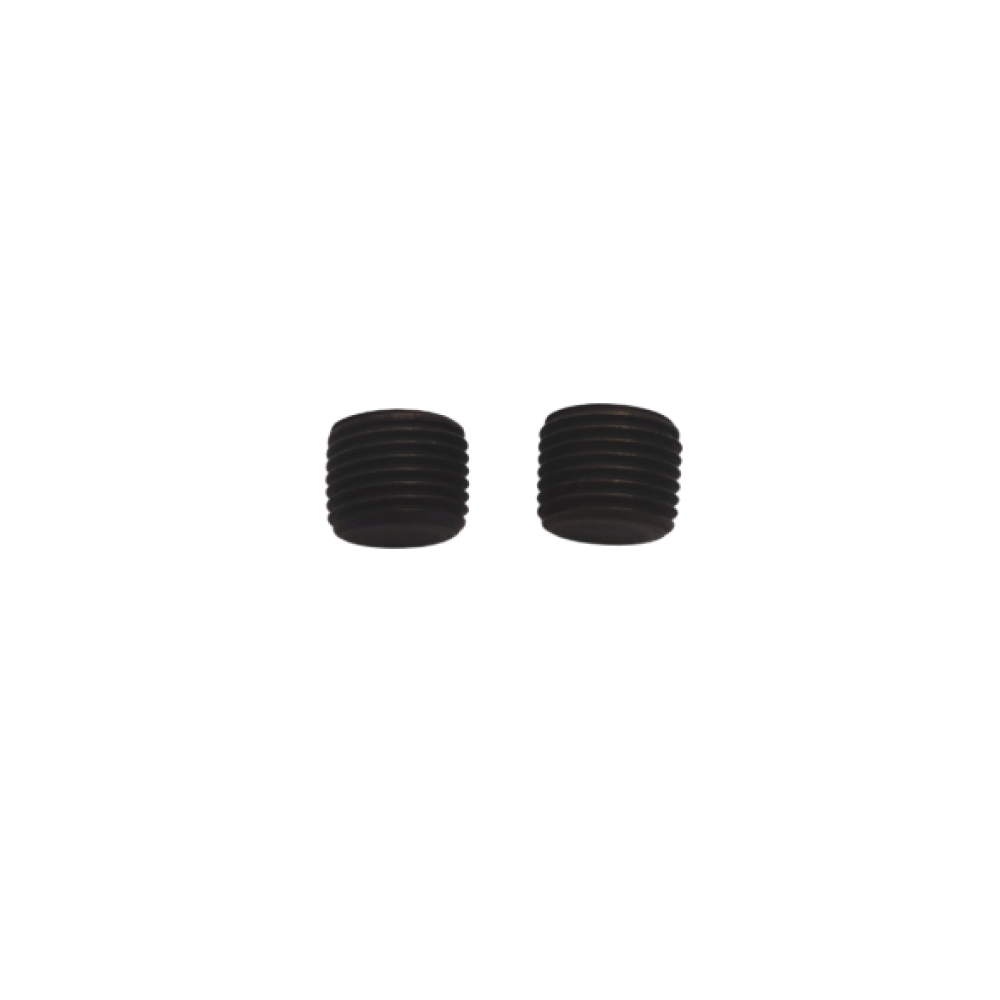

• Тип резьбы: 1/8″ NPT — американская коническая трубная резьба (National Pipe Taper).
• Тип фитинга: Заглушка с наружной резьбой (Plug).

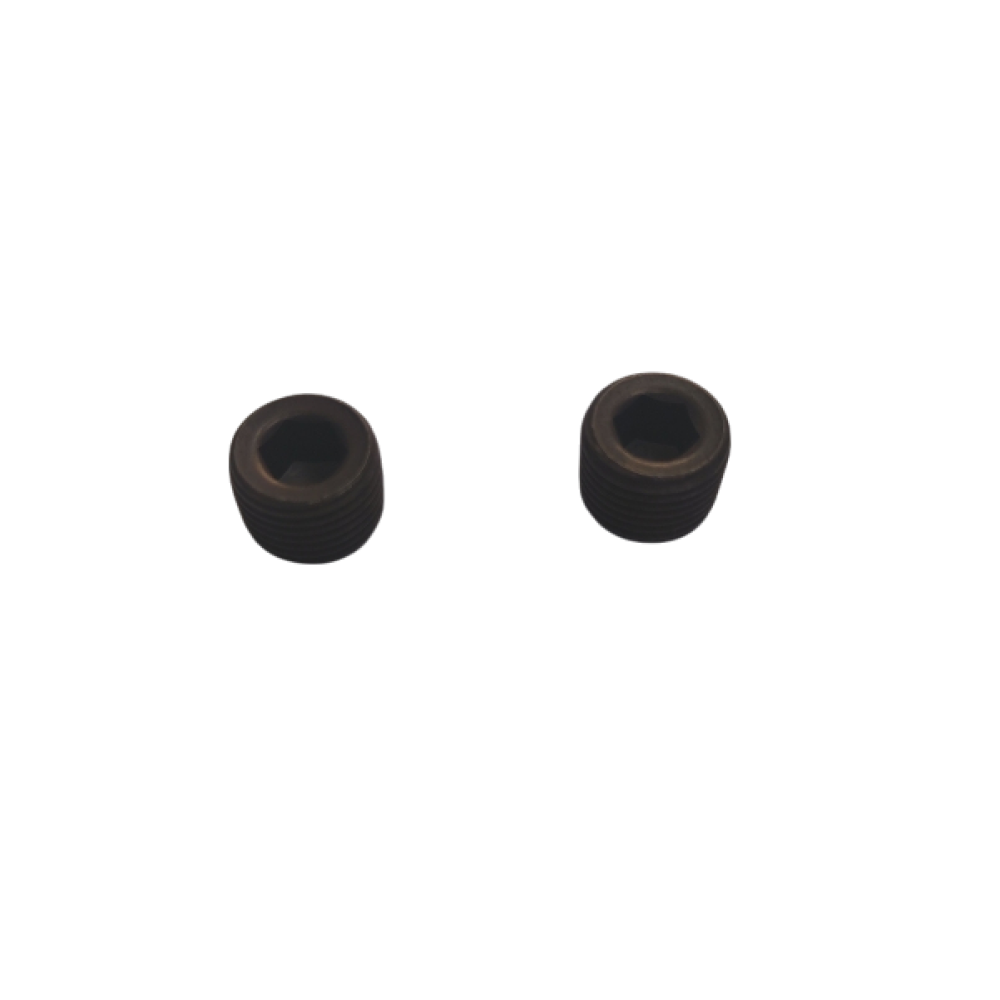

• Конструкция головки: обычно имеет внутренний шестигранник (Allen head) под ключ, что позволяет закручивать её заподлицо с корпусом детали.
• Материал: Высокопрочная углеродистая сталь или нержавеющая сталь, рассчитанная на работу в гидравлических системах высокого давления (до 300…500 бар).

Где применяется

В оборудовании Graco эта маленькая заглушка выполняет роль герметичного перекрытия неиспользуемых технологических отверстий и каналов. Её можно встретить в:

1. Пистолетах-распылителях (Fusion AP, Probler P2): запирает дополнительные порты подачи воздуха, смазки или каналы датчиков давления в блоке коллектора (Manifold).
2. Насосах высокого давления и коллекторах аппаратов Reactor: глушит сервисные порты, предназначенные для подключения манометров, датчиков температуры или линий промывки.

Поскольку резьба коническая (NPT), герметизация соединения происходит за счет плотного сопряжения витков самой резьбы при вкручивании.
