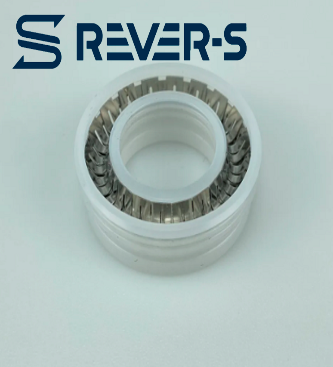

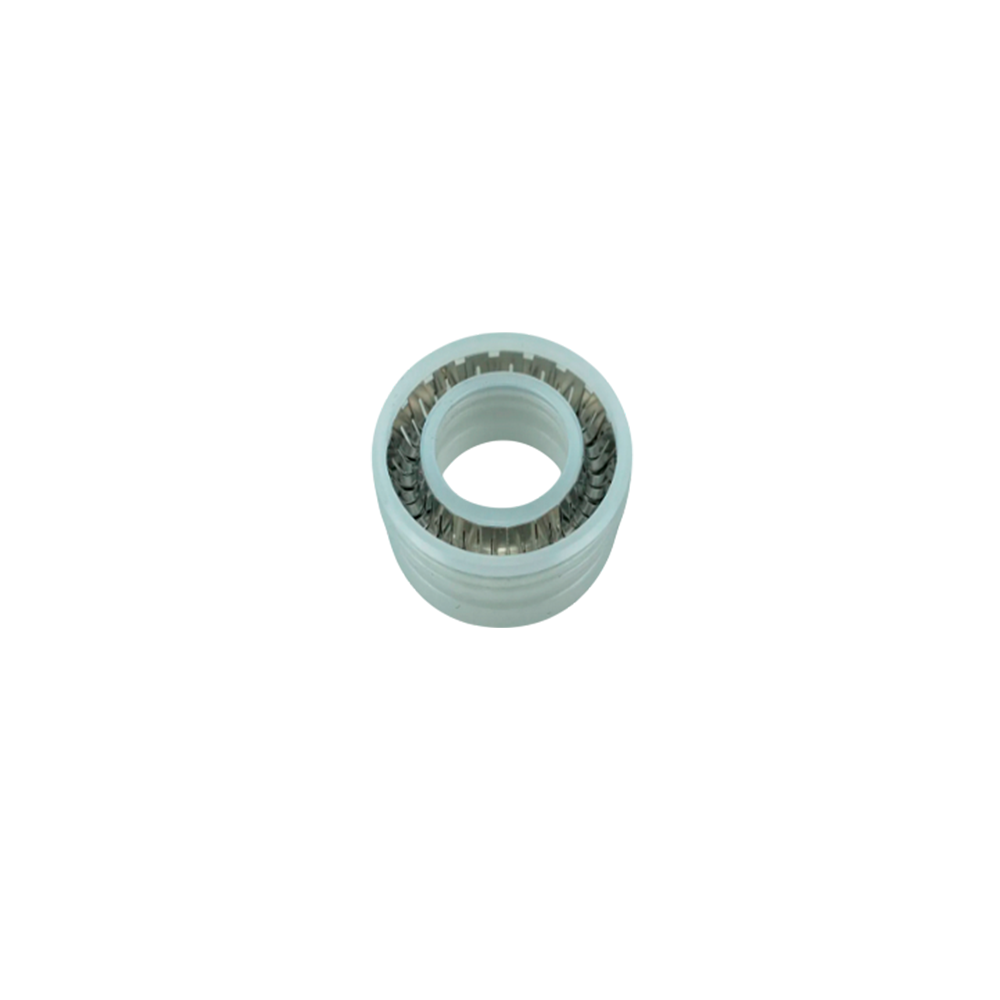

117446 Уплотнение штока насоса E-XP2

Graco 117446 (Pack-O-Ring / V-Packing) — Высокопрочное уплотнение (уплотнительное кольцо/манжета) для гидравлической секции высокого давления, используемой в дозаторах серии Graco Reactor.

В частности, этот элемент является критически важной деталью поршневой группы насоса высокого давления в установках Graco Reactor E-XP2 (а также в моделях E-20, E-30, H-XP2 и др.).

Назначение детали

• Герметизация гидравлической камеры: Уплотнение устанавливается на шток поршня насоса контура «А» (изоцианат) или «В» (полиол). Оно предотвращает утечку химических компонентов наружу по штоку в процессе его возвратно-поступательного движения.
• Защита от контакта с воздухом: Надежная герметизация со стороны компонента «А» (изоцианата) крайне важна, так как при его контакте с влагой из воздуха происходит кристаллизация изоцианата.
• Поддержание рабочего давления: Уплотнение рассчитано на экстремальные нагрузки и помогает стабильно удерживать высокое давление (до 241 бар / 3500 psi в системах XP).

Характеристики

• Материал: изготавливается из специализированных износостойких полимеров (PTFE/тефлон со специальными добавками или сверхвысокомолекулярного полиэтилена UHMWPE), химически инертных к воздействию жестких растворителей, изоцианатов и полиолов.
• Стойкость: обладает повышенным ресурсом к истиранию и способно работать в условиях постоянного трения и высоких температур.

Признаки износа и рекомендации по замене

1. Появление потеков
2. Падение давления: если аппарат не может набрать заданное давление в одном из контуров или наблюдается сильный дисбаланс давлений при хосте поршня.
3. Правило замены: При обслуживании насоса рекомендуется использовать смазку Graco TSL для снижения трения нового уплотнения о шток. Как правило, деталь меняется в составе полного ремкомплекта жидкостной секции, но может приобретаться и отдельно для экстренного ремонта.
