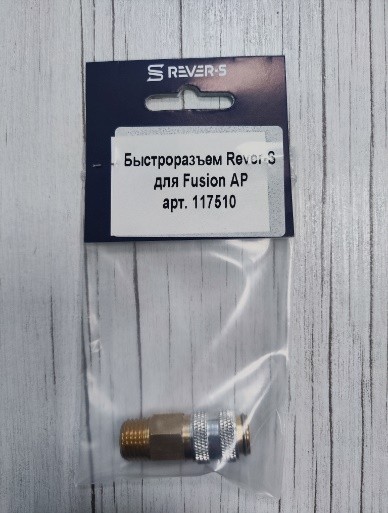

117510 Быстроразъем Rever-S для Fusion AP

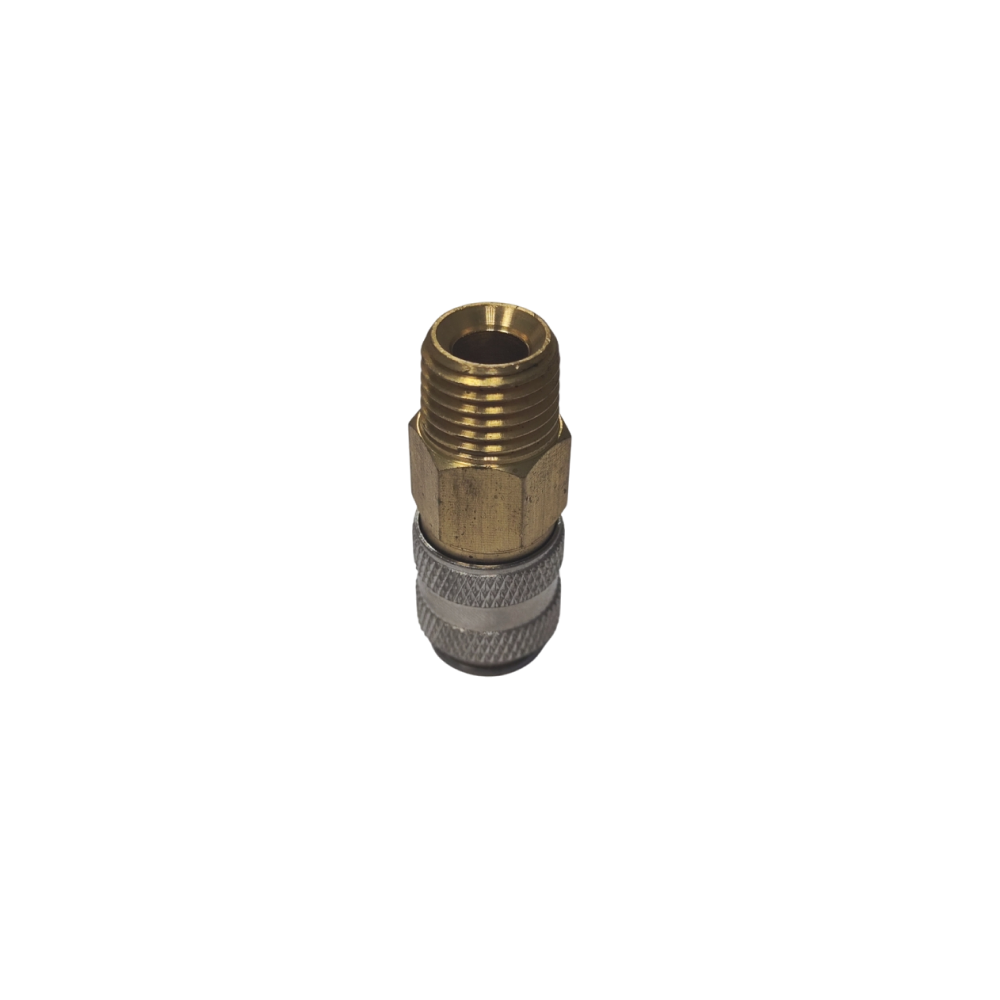

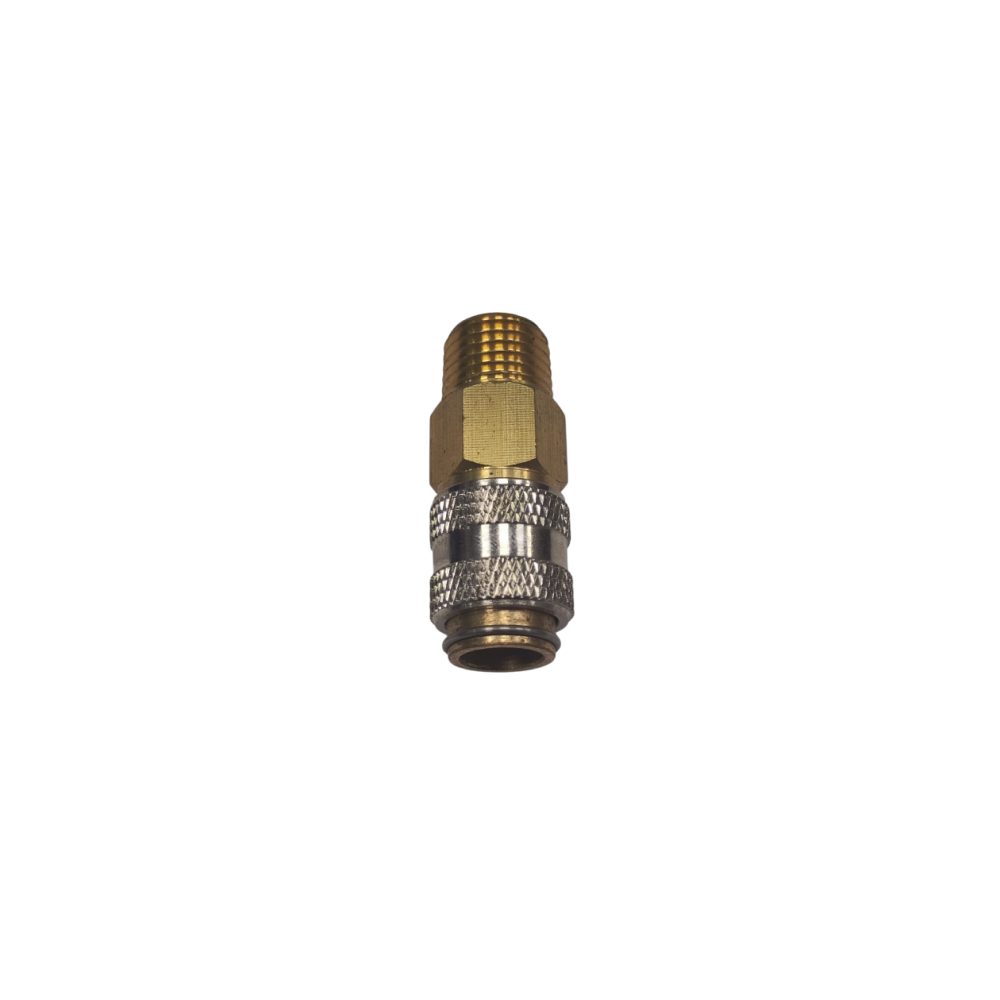

Быстроразъемный штуцер воздушной линии Graco (артикул: 117510, Coupler, Quick-Disconnect) — это металлический разъем (штекер / «папа»), предназначенный для быстрого и герметичного подключения воздушного шланга к пневматической системе пистолета-распылителя Graco Fusion AP (Air Purge).

Через этот штуцер в рукоятку пистолета поступает сжатый воздух, который необходим как для управления курком (перемещения поршня), так и для постоянной продувки смесительной камеры.

Назначение и функционал

Штуцер вкручивается в основание ручки пистолета Fusion AP (или в воздушный вентиль) и служит ответной частью для быстросъемной муфты («мамы») на воздушном шланге.

• Оперативность: позволяет за секунды отсоединить пистолет от воздушной магистрали для проведения обслуживания, чистки, смазки или укладки оборудования на хранение без использования ключей.
• Герметичность: Особый профиль разъема обеспечивает плотную посадку в быстросъемную муфту, исключая падение давления воздуха и утечки (шипение) в процессе работы.
• Свобода движений: позволяет воздушному шлангу свободно прокручиваться относительно рукоятки пистолета, что предотвращает перекручивание жгута шлангов и снижает усталость рук оператора.

Технические характеристики

• Резьбовое соединение: имеет стандартную наружную трубную коническую резьбу (обычно 1/4″ NPT), которая жестко фиксируется в корпусе воздушного блока пистолета.
• Материал: изготавливается из высокопрочной стали со специальным антикоррозийным гальваническим покрытием или латуни. Это защищает деталь от ржавчины при контакте с конденсатом, который неизбежно присутствует в линии компрессора.
• Профиль: имеет промышленный стандарт (Industrial Interchange), совместимый с большинством качественных быстросъемных муфт.

Признаки износа и причины замены

Штуцер постоянно подвергается механическим ударам, трению и давлению. Его замена требуется в следующих случаях:

1. Появление царапин и вмятин на запирающем пояске: если пистолет часто бросают на бетонный пол или бьют о строительные леса, геометрия штекера нарушается. Из-за этого он начинает травить воздух в месте соединения с муфтой или заклинивать при попытке его снять.
2. Слизывание граней под ключ: возникает при частой сборке/разборке узла неподходящим или изношенным рожковым ключом.
3. Повреждение резьбы NPT: Срыв витков при попытке вкрутить штуцер в воздушный блок с перекосом или с чрезмерным усилием.
