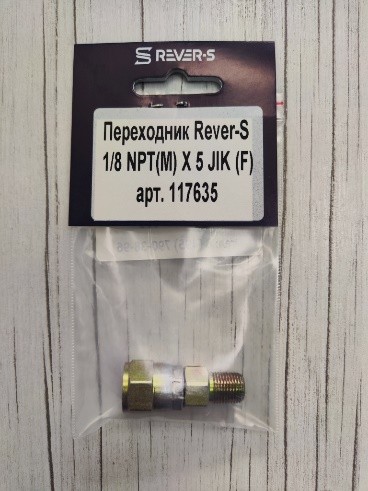

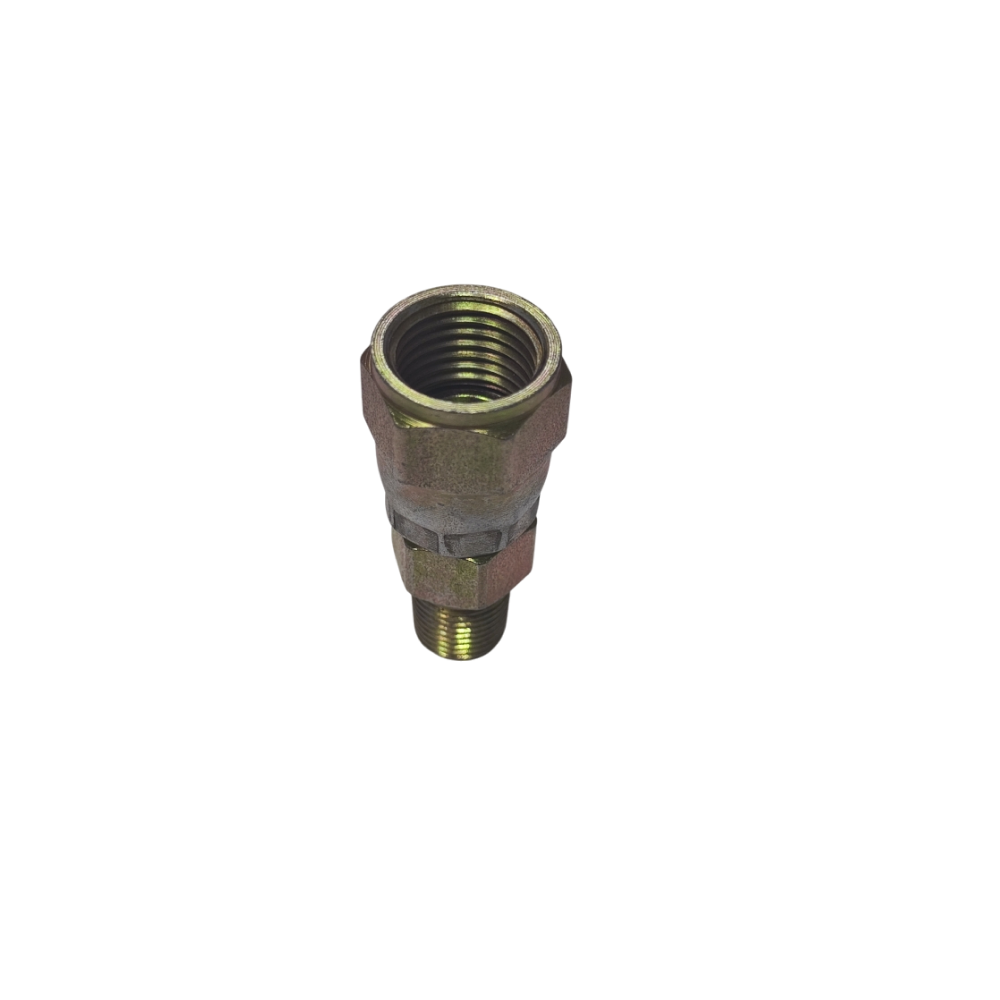

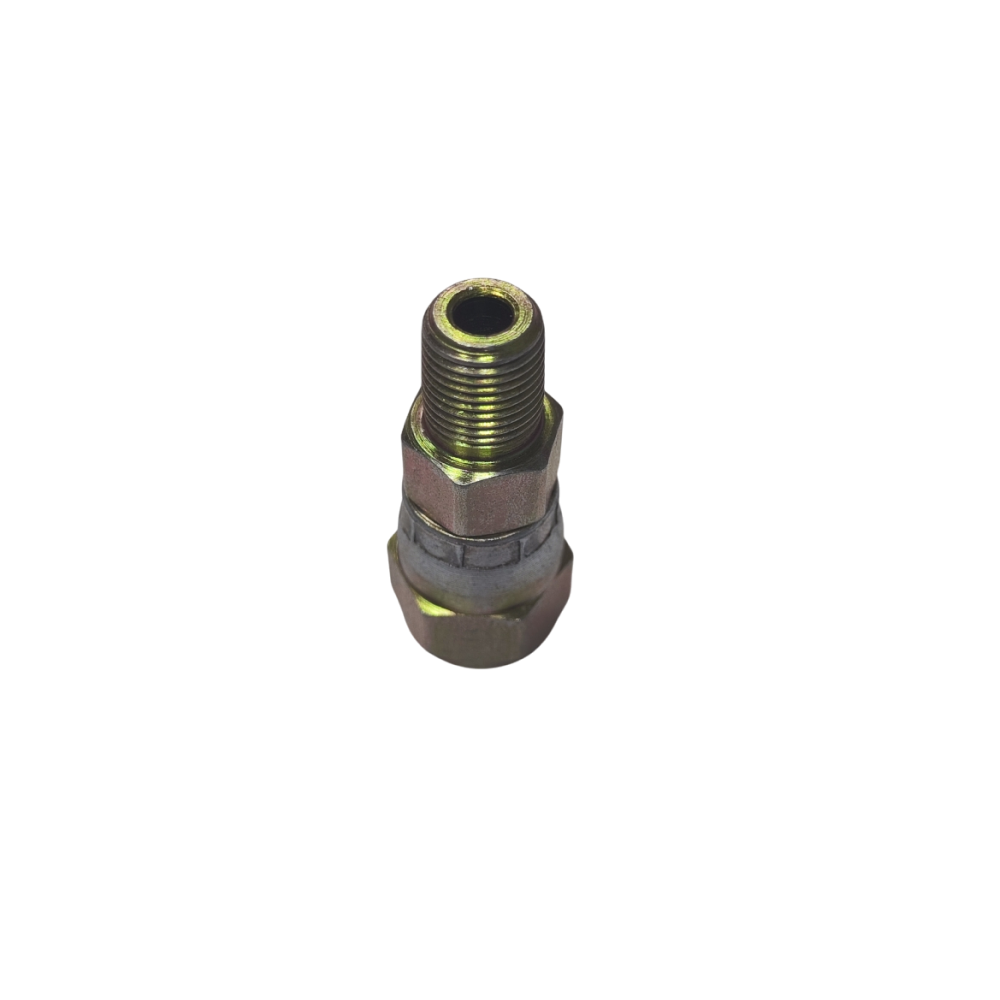

117635 Переходник Rever-S 1/8 NPT (M) x 5 JIK (F)

Переходник (поворотный штуцер / Swivel Union), который используется в оборудовании Graco.

Его главное назначение — подключение шланга подачи компонента А (Изоцианат) к блоку клапанов (манифольду) пистолета (например, Graco Fusion AP, Fusion PC или Probler P2).

Технические характеристики:

• Тип резьбы 1 (Наружная): 1/8″ NPT (M — Male / папа). Вкручивается непосредственно в блок распределительного манифольда пистолета.
• Тип резьбы 2 (Внутренняя): 5 JIC (F — Female / мама). Имеет накидную гайку под конус для герметичного соединения со шлангом компонента А.
• Конструкция (Swivel): Переходник является поворотным (вращается вокруг своей оси). Это необходимо, чтобы шланги высокого давления не перекручивались во время движения оператора, обеспечивая маневренность пистолета.

Функциональное значение и важность:

1. Защита от ошибок (Сторона А): В оборудовании Graco стороны А (изоцианат) и Б (полиол) имеют разные размеры резьбовых соединений (например, 5 JIC и 6 JIC), чтобы оператор физически не мог перепутать шланги местами при подключении пистолета. Данный переходник предназначен для стороны А, на сторону Б ставиться Арт. 117634
2. Предотвращение изломов шлангов: Постоянное свободное вращение шарнира снимает механическое напряжение со шланга-поводка (whip hose), продлевая срок его службы.
