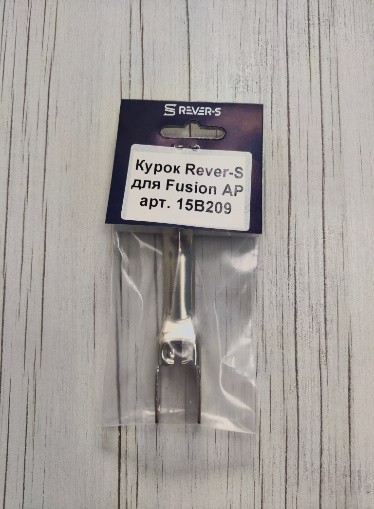

15B209 Курок Rever-S для Fusion AP

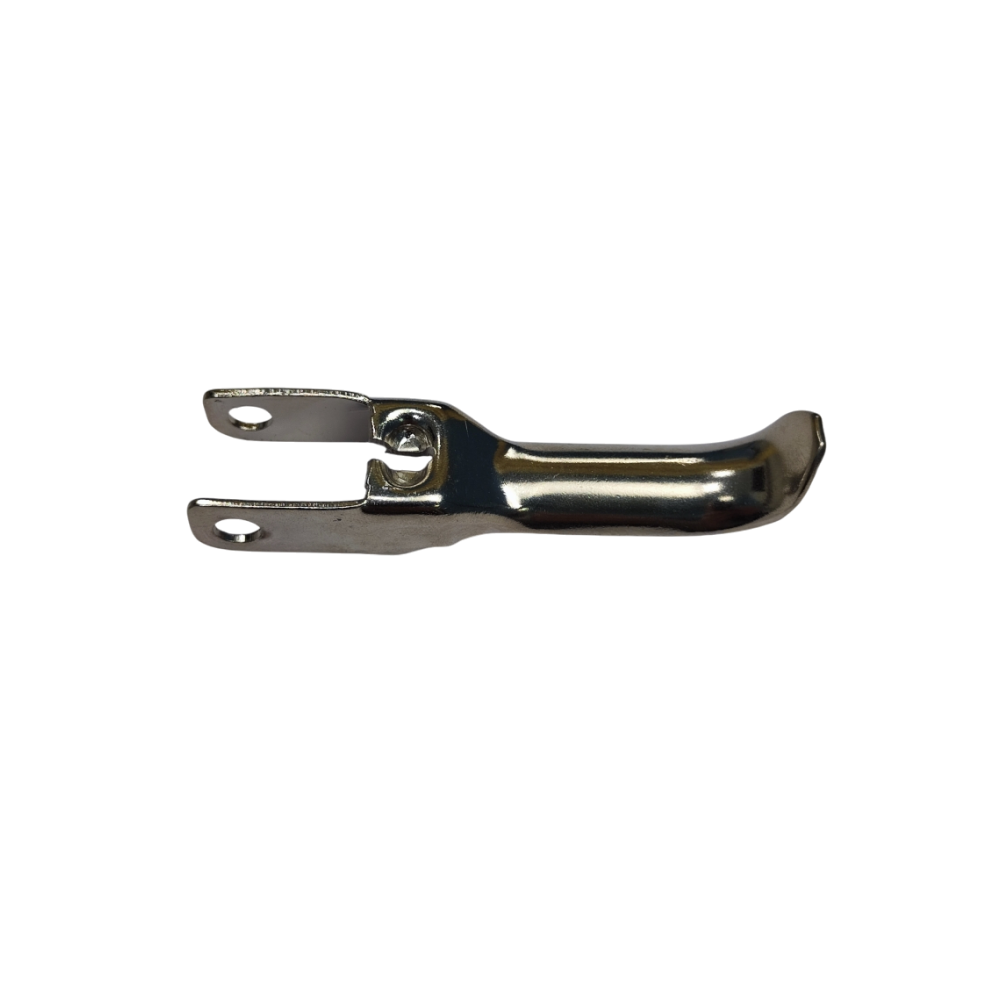

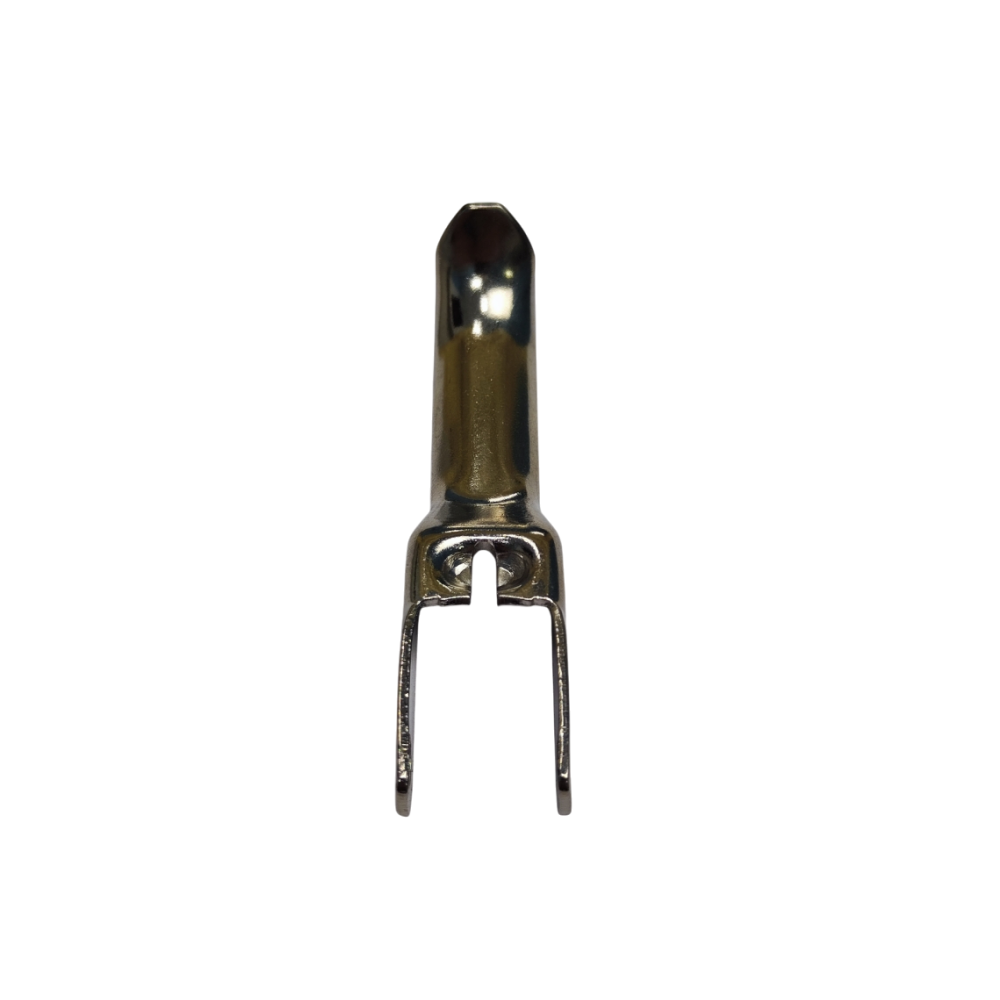

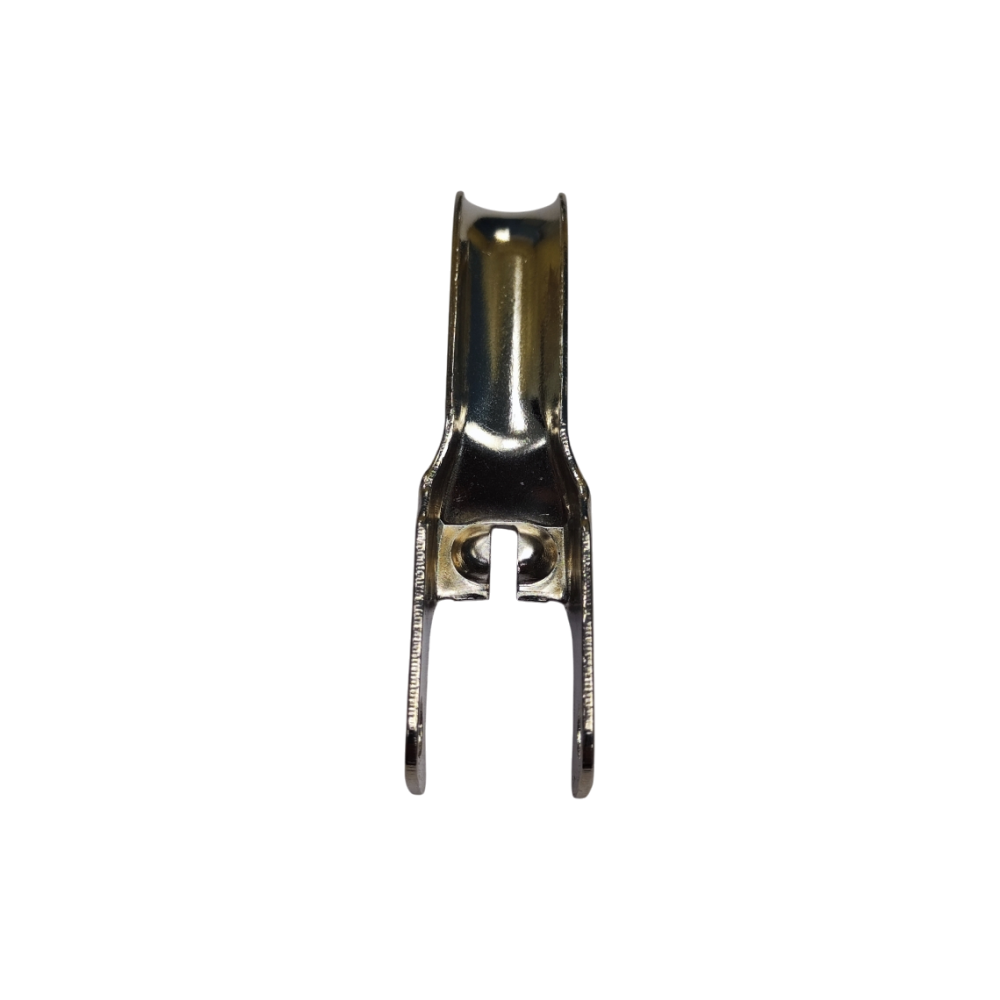

Спусковой крючок (курок) пистолета Graco (артикул: 15B209, Trigger) — это деталь, предназначенная для ручного управления процессом напыления в профессиональных пистолетах-распылителях высокого давления Graco Fusion AP (Air Purge).

Курок является главным интерфейсом взаимодействия оператора с оборудованием: при его нажатии открывается подача воздуха, запускающая цикл смешивания и напыления пенополиуретана (ППУ) или полимочевины.

Назначение и принцип работы

Курок закреплен на корпусе (рукоятке) пистолета с помощью специального штифта.

• При нажатии: Курок механически воздействует на шток воздушного клапана пистолета. Клапан открывает путь сжатому воздуху, который мгновенно смещает внутренний поршень (15B203) назад, открывая каналы подачи химических компонентов А и В в смесительную камеру.
• При отпускании: Воздушный клапан возвращается в исходное положение, поршень сдвигается вперед, перекрывая подачу материалов, а мощный поток воздуха продувает смесительную камеру (система Air Purge).

Признаки износа и причины замены

Сам по себе курок ломается редко, однако из-за высокой интенсивности использования и суровых условий на стройплощадке его замена может потребоваться в следующих случаях:

1. Выработка посадочного отверстия: со временем отверстие под крепежный штифт (ось курка) истирается и становится овальным. Появляется сильный люфт («болтанка»), из-за чего курок нажимается с перекосом и не может полностью продавить шток воздушного клапана.
2. Механическая деформация: Изгиб или излом клавиши при случайном падении пистолета на бетонный пол, леса или при ударе о тяжелое оборудование.
3. Сильное загрязнение полимерами: если пистолет залило полимочевиной или ППУ, а застывший материал намертво заблокировал ход курка, при попытке силой нажать на него деталь можно погнуть или сломать.
