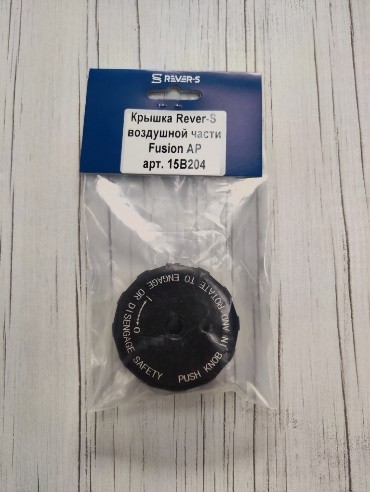

15B204 Крышка Rever-S воздушной части Fusion AP

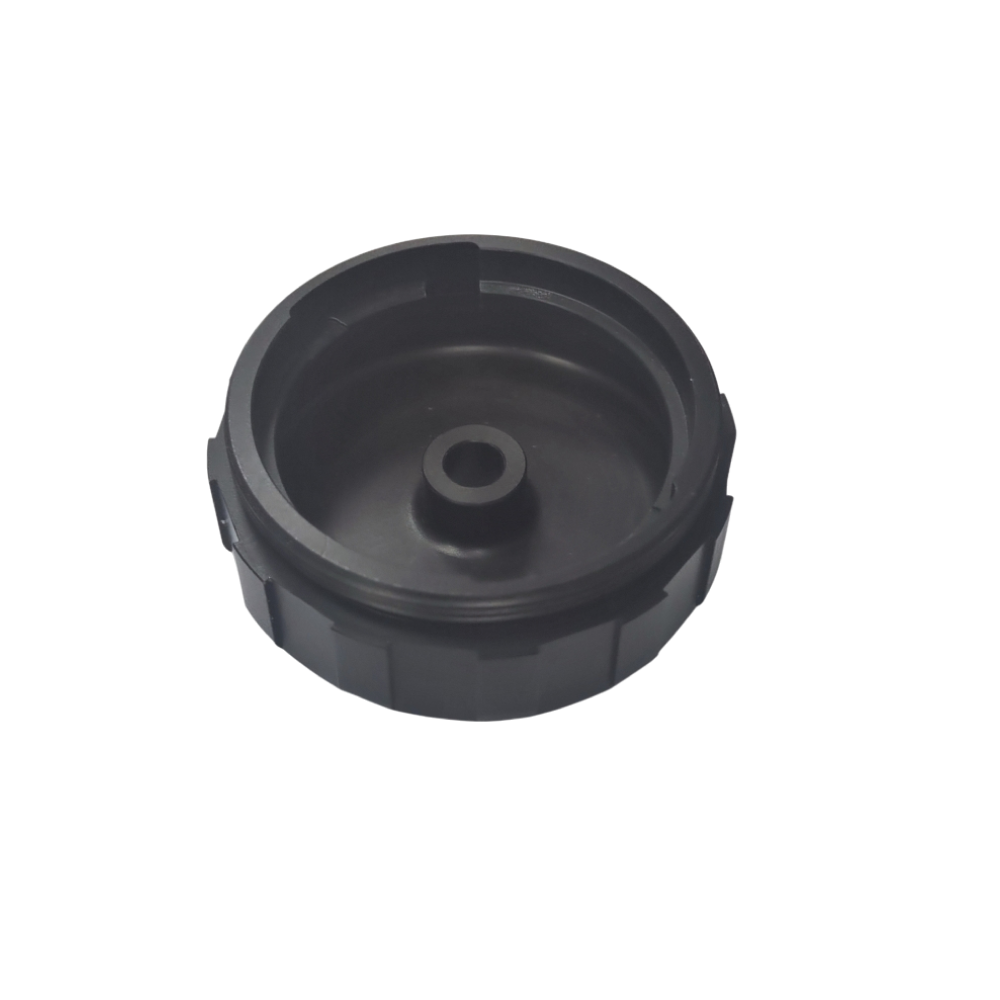

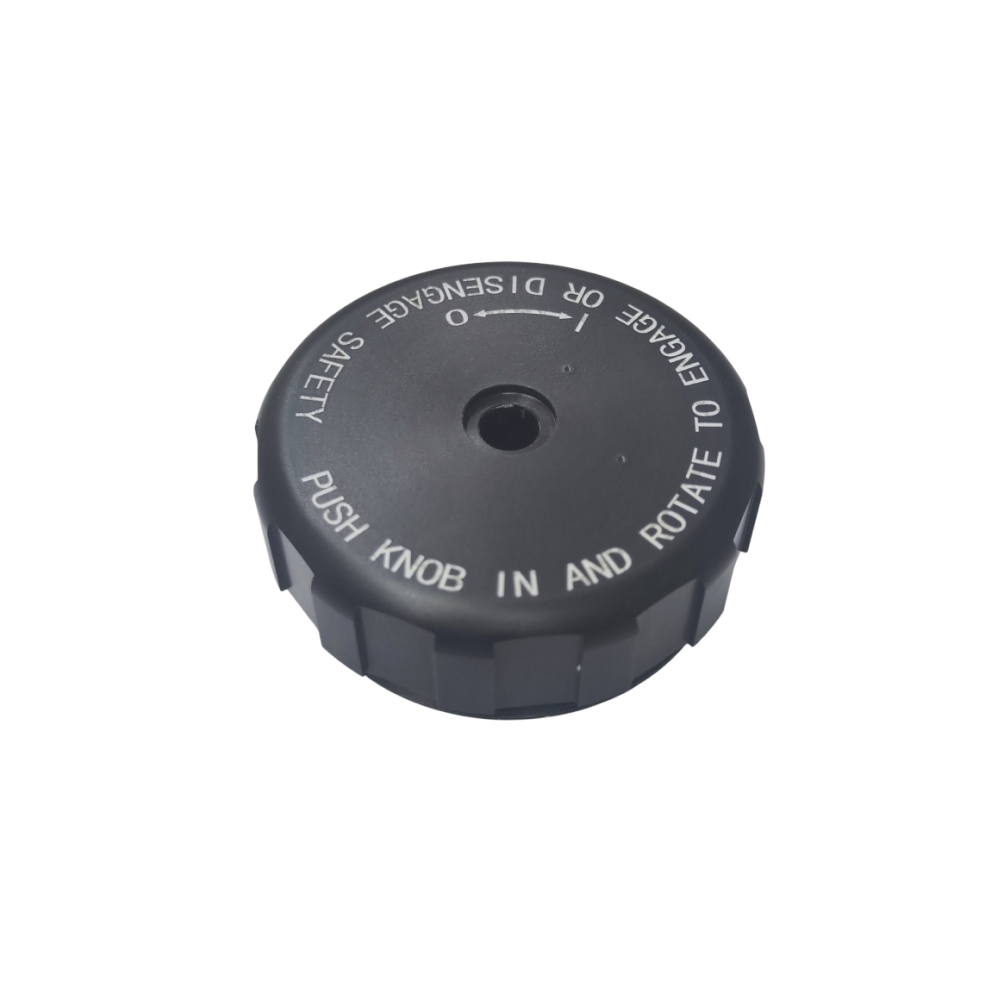

Крышка воздушной части (Piston Cap, артикул: 15B204) — это деталь, закрывающая заднюю часть пневмоцилиндра в пистолетах-распылителях высокого давления Graco Fusion AP (Air Purge).

Она фиксирует главный воздушный поршень (15B203) и упор поршня (15B205) внутри алюминиевой рукоятки, обеспечивая герметичность задней воздушной камеры.

Назначение и конструкция

Деталь вкручивается в тыльную сторону корпуса пистолета и выполняет роль задней стенки поршневой группы.

• Удерживание давления: внутри крышки расположено уплотнительное кольцо, которое удерживает сжатый воздух, поступающий от компрессора для управления курком.
• Защита узла: предотвращает попадание пыли, грязи и напыляемого материала (ППУ или полимочевины) внутрь механизма воздушного поршня.
• Удобство обслуживания: на торце крышки предусмотрены специальные шлицы под гаечный ключ из стандартного набора Graco, что позволяет быстро разобрать воздушную часть пистолета для чистки или замены уплотнений.

Признаки износа и причины замены

Крышка 15B204 не является расходным материалом и служит долго, однако её замена может потребоваться в следующих случаях:

1. Повреждение резьбы: из-за закручивания не по резьбе или чрезмерного усилия при затяжке.
2. Слизывание граней/шлицев: возникает, если для откручивания задней крышки использовался неподходящий инструмент (например, пассатижи вместо оригинального ключа Graco).
3. Механические повреждения: Трещины или глубокие забоины в результате падения пистолета на твердую поверхность (бетон, строительные леса).
4. Травление воздуха: если повреждено посадочное место под уплотнительное кольцо на самой крышке, воздух начнет постоянно шипеть из-под задней части пистолета.

Сопутствующие элементы

Крышка напрямую контактирует с упором поршня (15B205) и фиксирует поршень (15B203). При сборке этого узла обязательно используется уплотнительное кольцо из стандартного ремонтного комплекта воздушной части пистолета Fusion AP (248130).
