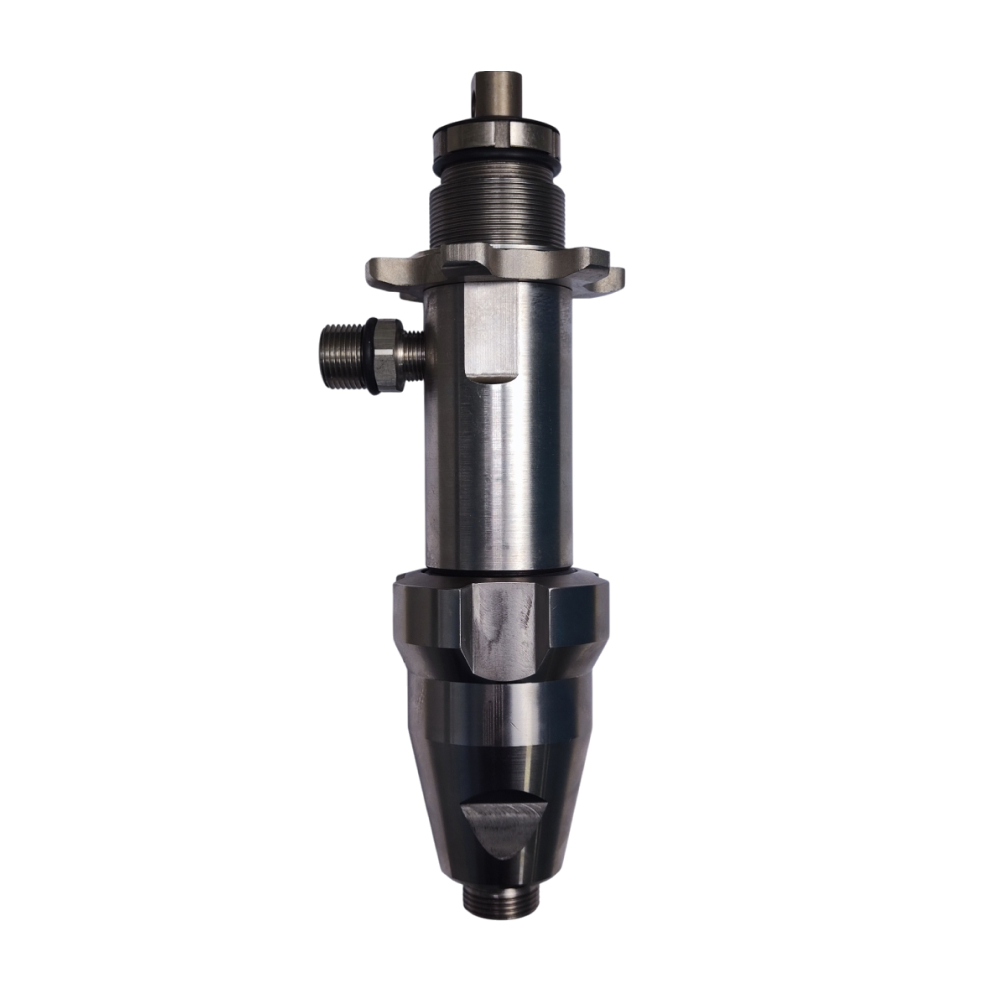

245971 Насос поршневой Reactor E-XP2 (Polyol)

Основные характеристики

• Артикул Graco: 245971
• Совместимость: Электрические дозаторы Graco Reactor E-XP2, Reactor E-30, а также гидравлические аппараты серии Reactor A-25.
• Сторона установки: Компонент B (Polyol).
• Типоразмер камеры (Area): 0.552 кв. дюйма (в паре с аналогичным насосом стороны А (артикул 246831) он обеспечивает строгое объемное соотношение компонентов 1:1).

Особенности конструкции и отличие от стороны ISO (A)

В то время как насос для изоцианата (сторона А) оборудован открытым «мокрым стаканом» (Wet-Cup) под пластификатор TSL для защиты от застывания полимера на воздухе, насос стороны B имеет конструктивные отличия, оптимизированные под полиол:

1. Свойства материала B: Полиол не кристаллизуется при контакте с влагой воздуха так стремительно, как изоцианат, поэтому обслуживание уплотнений этого насоса не требует постоянного контроля уровня защитной жидкости. Однако полиол часто более вязкий и может содержать абразивные вспенивающие агенты.
2. Шевронные уплотнения (V-packings): Внутри установлены износостойкие манжеты, адаптированные под химический состав полиола, которые минимизируют трение и предотвращают внутренние перетоки.
3. Высокопрочные материалы: Цилиндр и поршневой шток выполнены из закаленной нержавеющей стали со специальным финишным покрытием, рассчитанным на работу под давлением до 241 бар (3500 psi).

Комплектующие для обслуживания и ремонта

При естественном износе внутренних элементов менять весь насос целиком не требуется — достаточно использовать оригинальные ремкомплекты:

• Полный ремонтный комплект: артикул 246421 (включает в себя комплект верхних и нижних V-образных манжет, уплотнительные кольца и шарики клапанов).
• Шток поршня: артикул 15B074 / 240517 (в зависимости от года выпуска дозатора).
• Цилиндр насоса: артикул 240520.

Основные признаки износа

Насос стороны B требует технического обслуживания или переборки, если:

• При движении поршня вверх или вниз происходит резкое падение давления по стороне B (дисбаланс давлений на дисплее Reactor). Это указывает на то, что шарики клапанов не садятся плотно в седла или поршневые уплотнения изношены.
• Появились визуальные подтеки полиола из верхней гайки уплотнения вала.
• Напыляемый материал на выходе из пистолета имеет неправильный цвет или нарушены физические свойства (пена «садится», полимочевина остается липкой), что свидетельствует о нехватке компонента B, “перекосе” соотношения
